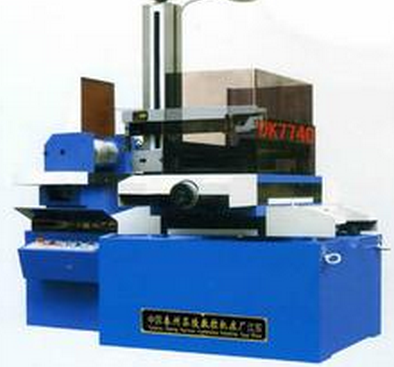

　　在競賽日趨激烈的商品市場上，制作精美的品牌標志自身能夠創造品牌認知、品牌聯想和消費者的品牌偏好，進而影響品牌體現的品質與顧客的品牌忠誠度。風格獨特的金屬LOGO為企業提供一個更有效、更清晰和更親切的市場形象，它通過一定的圖案、顏色來向消費者傳輸某種信息，以達到識別品牌、促進銷售的目的。要制作金屬標志就涉及到要采用何種加工方法和設備，一般的線切割機床都有自帶的簡單編程軟件，可用于有直線和圓弧構成的簡單圖形加工，但對于復雜的圖形就無能為力了，下面介紹數控線切割機床加工LOGO方法。

　　一、圖像的前期處理

　　以圖1為例，在這個圖像上有明暗兩種藍色，底色為黑色，不符合我們的使用要求。

　　1.用photoshop打開圖像，魔法棒點選黑色背景，再點選擇中反向按鈕選擇標示區域，用橡皮擦工具，擦除藍色及色差。見圖2

　　2.點選菜單圖像中的模式—灰度—8位/通道，這一步的目的是去除雜色，使圖像更加純凈。見圖3

　　3.對處理過的圖像進行保存。點擊文件菜單中的存儲為…，打開對話框，選擇PNG;PCX;BMP;JPG四種格式中的一種進行保存(CAXA僅對這幾種圖像格式支持)，關閉繪圖軟件。

　　二、用CAXA線切割軟件生成加工代碼，進行產品加工

　　1.將圖形導入CAXA線切割XP軟件。新建一個caxa文件，設定一個文件名，雙擊文件，打開軟件“CAXA線切割”電子圖版。點擊菜單欄中的繪制——高級

　　曲線——位圖矢量化——矢量化，打開對話框，選擇前面保存的圖像，給定圖形寬度值。見圖4

　　再點擊繪制——高級曲線——位圖矢量化——清除位圖將圖像底色除去，只\保留藍色的輪廓圖形。

　　2.圖形的處理。觀察發現藍色線條生硬、不連續，無法滿足線切割加工要求，更不能滿足金屬LOGO所要達到的構圖簡潔、形象生動、永久性強的產品要求。因此要對圖形做進一步的修整，形成類似一筆畫的圖形，首先根據原圖用做圖的方法替換藍色線條，再消除不連續、生硬的線條，將線條串聯起來，形成一條封閉的圖形,選擇整個圖形，點擊右鍵，在快捷菜單中點擊成比例縮放，輸入數值點回車，確定圖形尺寸。見圖5

　　3.生成線切割加工軌跡。點線切割——軌跡生成，在參數表中根據鉬絲的直徑選擇偏移量大小，按提示操作，拾取輪廓、選偏移方向、生成綠色加工軌跡。

　　4.生成代碼。點線切割——生成3B代碼，選擇存儲位置，輸入文件名，點回車，左鍵單擊綠色加工線，點右鍵確認后生成代碼。見圖6

　　5.檢查代碼是否正確，確認無誤后放入線切割機床進行加工。

　　結語

　　在CAXA中導入圖像后，如果認為藍色線條不符合你的要求可以刪除，然后用軟件中的樣條命令勾畫圖形，然后點擊等距線形成封閉圖形的方法。不管你用這種方法還是用前一種方法，都能得到較理想的圖形。用圖片加工LOGO的方法也可用于電火花機床電極的加工，以方便企業在產品上打上LOGO標記。小小的金屬LOGO，能夠使用戶在享受產品優質服務的過程中不經意間記住公司，極大地拓展了產品的影響力。

　　參考文獻：

　　1.CAXA電子圖版2007基礎實例教程機械工業出版社

　　2.photoshop CS3數碼照片處理實例精講 人民郵電出版社

　　3.CAXA 線切割XP使用教程 化學工業出版社
